Внимание!
Данный сайт использует cookie-файлы, а также собирает данные об IP-адресе и местоположении для его функционирования.
Продолжая использовать данный ресурс, вы автоматически соглашаетесь с использованием данных технологий.

Каталог
0

Производство работ материалами проникающего действия WaSCoN

Гидроизоляционные материалы проникающего действия WASCON предназначены для применения в качестве защитного покрытия для железобетонных конструкций, защищающего бетон от природных и техногенных форм коррозии (воздействия влаги, агрессивных сред и т. п.).

Материалы проникающего действия WASCON представляют собой многокомпонентный мелкодисперсный порошок на цементной основе.

1. Смеси проникающего действия WASCON, российских производителей, характеризуются высокой технологичностью, однородностью (по технологичности не уступают материалам зарубежного производства). Сроки схватывания могут варьироваться от 40 мин до 1,5-2 часов в зависимости от температуры окружающей среды. Работоспособность материала составляет порядка 30-40 минут. Защитные материалы проникающего действия обладают высокой адгезией к бетону (до 2,6 МПа) и водонепроницаемостью до 0,8 МПа как при положительном, так и при отрицательном давлении воды.

2. Приготовление защитных композиций производится путем затворения сухой смеси водой и перемешиванием в низкоскоростном смесителе или вручную в течение 5-7 минут до получения однородной пластичной массы. Количество воды при затворении может составлять от 18 до 25% по массе. Запрещается затворять водой в количестве более 25% по массе (см. инструкцию к материалам). Запрещается добавление воды в готовый материал для увеличения времени работоспособности.

3. Нанесение защитных композиций осуществляется при температуре воздуха не ниже +5 Сº. При более низких температурах требуется обогрев. Перед нанесением материалов WASCON требуется очистить поверхность бетона от цементной пленки, грязи, краски, жира и т.п. металлическими щетками, пескоструйным методом, высоконапорной водой или специальными химическими составами.


Примечание: в трудно доступных местах и в местах, где на бетонную или железобетонную конструкцию воздействие динамических нагрузок не желательно рекомендуется применять химическое фрезерование.

4. Обрабатываемая поверхность должна иметь открытую капиллярную структуру. Незатронутая разрушением поверхность бетона должна быть зачищена до открытия капиллярных пор, а в местах дефектов до здорового бетона. Поврежденные участки необходимо освободить от легко удаляемых частиц, подвергшихся коррозийному воздействию. Необходимо полностью обнажить пораженную коррозией арматуру и очистить арматурную сталь от ржавчины. Перед нанесением ремонтного бетона рекомендуется обработать поверхность ремонтируемой конструкции в местах с большой глубиной коррозийных разрушений (5-15 см.) и оголения арматуры примерным слоем толщиной 0,5-2 мм. Перед нанесением составов WASCON обрабатываемую поверхность необходимо увлажнить водой. Защитные составы WASCON наносятся - с помощью шпателя или кисти, методом набрызга, возможна работа торкрет способом.
4.1. Старое покрытие удаляется, поверхность очищается до бетона

Производство работ материалами проникающего действия «WASCON®».

4.2. Все швы, стыки и глубокие трещины разделываются, выступающая арматура зачищается.
4.3. Поверхность очищается от пыли и грязи и увлажняется.

Производство работ материалами проникающего действия «WASCON®».

4.4. Наносится слой гидроизоляции проникающего действия (WASCON-MP5, WASCON-MP4) .
4.5. Высохшая поверхность обрабатывается раствором уксусной кислоты.

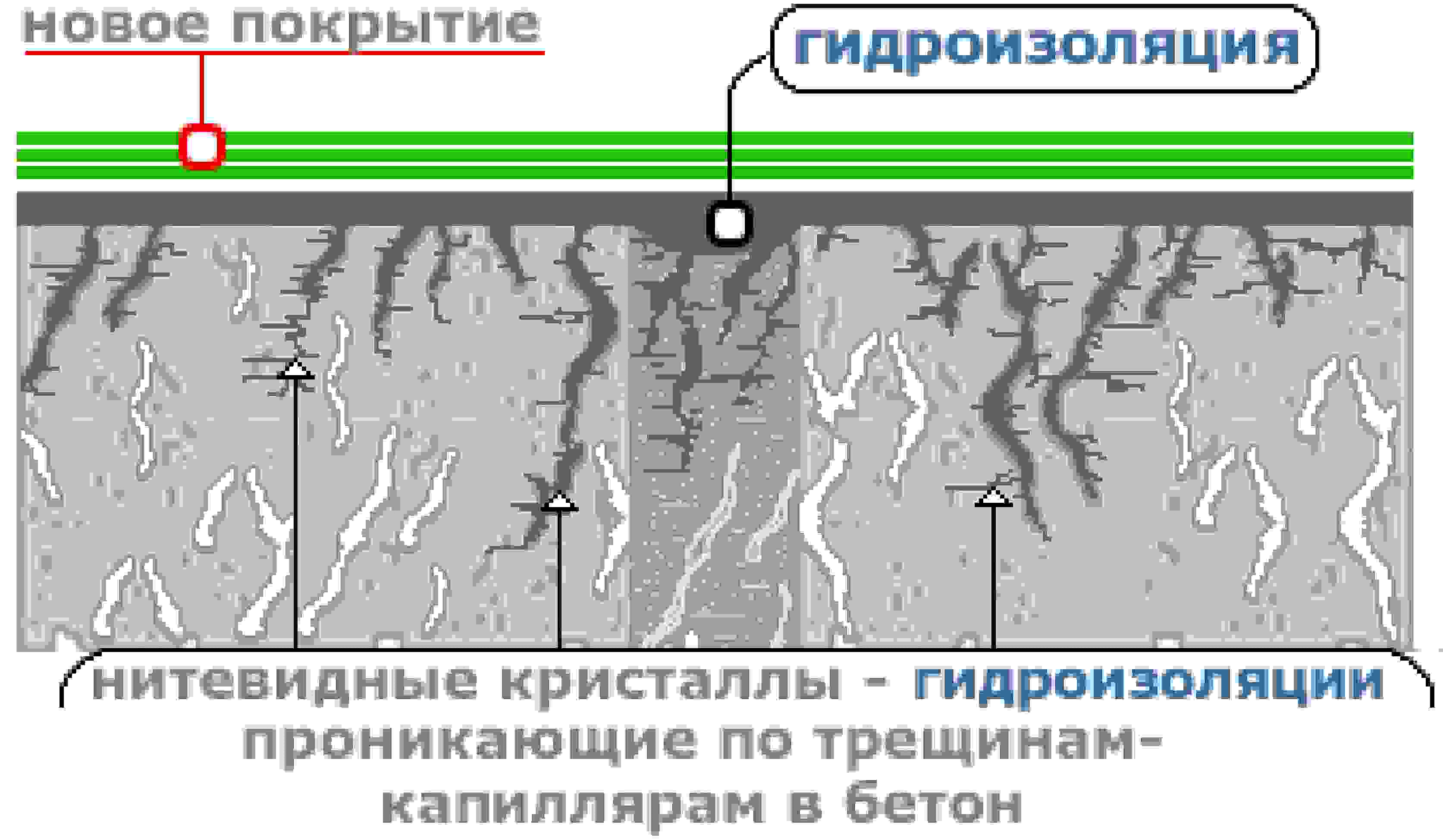

4.6. Устанавливается новое покрытие (шпаклевка, краска, обои, рубероид, кафель или любое другое покрытие.


Производство работ материалами проникающего действия «WASCON®».

5. Для заполнения дефектов поверхности (полости, раковины и т.п.) используются растворные и бетонные смеси. Перед бетонированием поврежденных участков с глубиной разрушений от 5 и более сантиметров рекомендуется нанести праймерный слой гидроизоляции проникающего действия толщиной 0,5-2 мм
5.1. Нанесение восстановительного бетона на праймерный слой гидроизоляции проникающего действия WASCON

Производство работ материалами проникающего действия «WASCON®».

5.2. Выравнивание поверхности ремонтируемой конструкции

Производство работ материалами проникающего действия «WASCON®».

5.3. Нанесение защитного слоя гидроизоляции проникающего действия WASCON по всей поверхности конструкции

Производство работ материалами проникающего действия «WASCON®».

6. Уход за защитным покрытием проникающего действия WASCON аналогичен уходу за "молодым" бетоном: необходимо не допустить высыхания свеженанесенного защитного слоя в течение 3-х суток. В качестве возможных обеспечивающих мер могут быть рекомендованы, например, орошение поверхности водой, укрывание ее материалами, препятствующими активному испарению и т.п.
7. Ликвидация активных течей с применением материалов типа “пломба”, “пробка” (WASCON-MP6) для аварийных ситуаций.
Подготовка мест активных протечек к обработке:
а. Необходимо произвести разделку свища (трещины, шва) до ширины 15-20 мм, глубина 20-30 мм.
б. Тщательно промыть и очистить разделанный участок.

Подготовка раствора WASCON-MP6 к работе:
WASCON-MP6 затворить водой в количестве 16% по весу, тщательно перемешать, разминая руками, сформировать полученную массу в форме шара.

Примечание:
1.  Вода при затворении должна иметь комнатную температуру.
2. Время приготовления раствора от момента затворения водой не должно превышать 1,5 минут.
3. Категорически запрещается повторно добавлять воду.

Ликвидация протечки:
а.) Приготовленный раствор с силой вдавить в разделанное место протечки, прижать и удерживать с усилием в течение 3-5 минут.
б.) Через 1 час после блокирования течи ремонтируемая поверхность (включая обработанную "пломбу") дополнительно изолируется гидроизоляцией проникающего действия WASCON-MP5 или WASCON-MP4.
в.) Вертикальные протечки изолируются сверху вниз.
г.)  При поступлении из трещин воды под напором рекомендуется организация местного водоотвода с помощью дренажных трубок.

8.Расход материалов: Расход различных видов и марок материалов может быть от 0,8 до 5 кг/м2. при достаточной толщине слоя покрытия от 0,5 до 2 мм. И зависит от состояния обрабатываемой поверхности: 0,8-3 кг./м2. при несущественно поврежденной поверхности (шелушение, раковины глубиной до 0,6 мм, трещины раскрытием до 0,1 мм и т.д.), 3-5 кг./м.2, при существенно поврежденной поверхности (сколы, раковины глубиной 3-5 мм., разуплотнение структуры бетона и т.д.). Расход материала при применении механизированных методов нанесения зависит от толщины наносимого слоя покрытия, потери при производстве работ и могут быть определены исходя из конкретной ситуации.

9. Примечание: Подготовка поверхности и уход за материалом согласно инструкции на упаковке.

  • Нет ни одного товара!
